Motordaten-Rechner
Erklärung der Kennwerte
home
Motordaten-Rechner
Hinweis: Bitte verwenden Sie einen Punkt zur Abtrennung der Kommastellen (z. B. Bohrung 88.5 mm). Ihr Browser muß Javascript unterstützen, um diese Funktionen ausführen zu können.

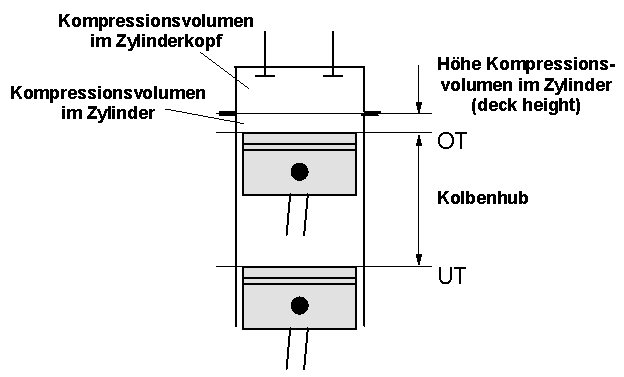

Eine Erklärung zu dem einzugebenden Wert in jedem Feld sehen Sie in der Fußzeile ihres Browsers, wenn Sie das Eingabefeld anklicken oder in der Schemazeichnung weiter unten. Um einen der drei Werte Verdichtung, Kompressionsvolumen eines Zylinderkopfes oder "deck height" zu berechnen, werden als Eingabe Zylinderbohrung, Hub und zwei der o.g. drei Werte benötigt.

Kenngröße  mm inches Wert
Zylinderbohrung
Kurbelwellenhub
Höhe des  Kompressionsvolumens  im Zylinder (KVZ, "deck height")
Kompressionsvolumen eines Zylinderkopfes in cm³
Verdichtung
Zylinderzahl
Hubraum in cm³

Welche Größe soll berechnet werden?


Umwandlung von mm in Zoll (inch) und umgekehrt:
mm    Zoll (inch)    Bruch (z.B. 3/4 Zoll)

Erklärung der einzelnen Kenngrößen
Zylinder

Kompressionsvolumina der Serienmotoren:


Hubraum in cm³
Leistung in PS
Verdichtung
Kompressionsvolumen
eines Zylinders in cm³ 1)
deck height in mm 2)
1131
25
5,8
59,0

1192
30
6,1
58,5

1192
34
7,3
47,3

1285
40
7,3
51,0
0,7 - 1,3
1285
44
7,5
49,5
0,4 - 1,0
1493
44
7,5
57,0
1,3 - 1,8
1585
50
7,5
61,0
1,5 - 2,2

1) Richtwerte, abhängig von der Form der Zylinderköpfe und von Bauteiltoleranzen
2) Erfahrungswerte, bzw. aus Literaturwerten errechnete Werte, abhängig von Bauteiltoleranzen
